Popis

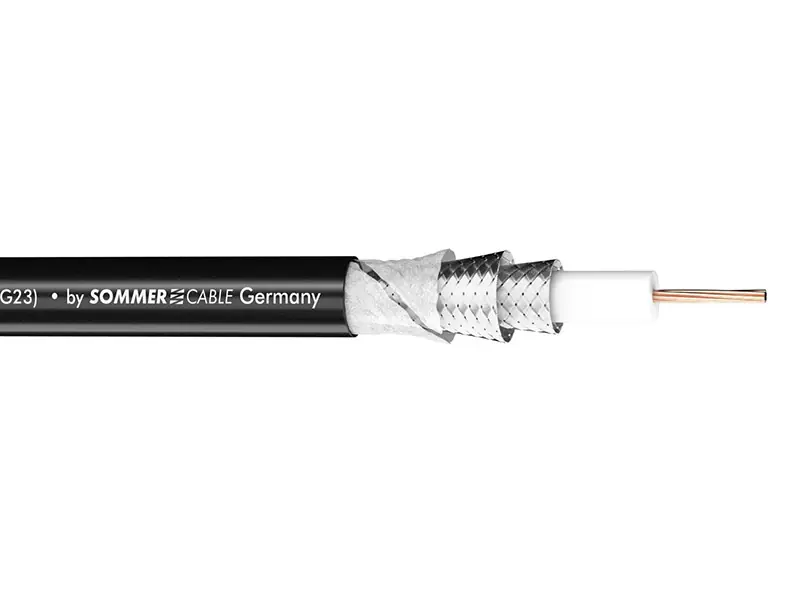

Kvalitní video kabel 75Ohm (3G / 6G / 12G), vhodný do vlhkého prostředí, na trvalé použití pod tlakovou vodou. Vhodné pro náročné instalace, mobilní aplikace a u přenosových vozů. Hlavní vodič 1×1,06mm lanko, obal PUR-SR 7,4mm bezhalogení / LSZH, stínění 90%. UV odolný.
Protože bezztrátový přenos videa v hluboké vodě je nejen skutečnou výzvou pro potápěče, ale také pro kabel. Verze 0,88 mm²/ je HD-SDI varianta AQUA MARINEX 0,6L/3,7, přesto s izolací se vstřikováním plynu a dvojitým stíněním pro formáty obrazu s vysokým rozlišením Full-HD a delší přenosové cesty. Může být použit pro trvalé podvodní instalace až do hloubky vody 50 m, kde odolává mnoha útokům malých vodních živočichů a příliš vysokému tlaku vody. Vzhledem ke své nevyvážené konstrukci může SC-AQUA MARINEX VIDEO 1.2L/4.8 sloužit také jako nástrojový kabel nebo AF phono kabel. Má černý vnější plášť odolný proti UV záření.
- Pevný vnější plášť a dvojité měděné opletení
- Odolný flexibilní plášť a vysoký počet ohýbacích cyklů
- Použitelné ve velkých hloubkách vody
- Flexibilní za nízké teploty díky speciální HD-PUR bundě
- Kvalita mechanického a elektrického vedení bez kompromisů
- Použitelné s běžnými 1,2/4,8 BNC konektory
Využití
- Video kabel pro trvalou instalaci při stavbě lodí, tunelů nebo ve sportovních arénách
- Flexibilní HD-SDI video kabel jako přívodní kabel kamery pro potápění
- Vysoce kvalitní phono/audio linka pro přenos AF
- Přenos s vysokým rozlišením např. pro použití v nemocnicích a operačních sálech
- 100V instalace , pevné instalace, mobilní venkovní i vnitřní aplikace
Vlastnosti:
- Přenosový signál analogový , digitální s impedancí 75 Ω , HDTV , 3G, 6G a 12G
- Plášť bezhalogenový / LSZH , PUR
- Podvodní aplikace až do 50m s odolností prosti vysokému tlaku a živočichům
Přenosové délky:
- Max. přenosová délka SMPTE 425M, 3G (bez konektorů): 141 m
- Max. přenosová délka SMPTE 2081, 6G (bez konektorů): 96 m
- Max. přenosová délka SMPTE 2082, 12G (bez konektorů): 62 m
Technické parametry:
- Barva: černá
- Materiál pláště: PUR-SR
- Průměr pláště: 7,40 mm
- Vnitřní vodič (video): 0,88 mm²
- Vnitřní průměr vodiče (video): 1,06 mm
- AWG (video): 18
- Impedance: 75Ohm
- Stínění: 2 x Měděné opletení + speciální ochranná páska
- Faktor stínění: 90 %
- Měděné prameny (video): 7
- Měděný pramen ⌀ (video): 0,40mm
- Materiál izolace vodičů: PO
- Izolace vodičů průměr: 4,80 mm
- Hmotnost na 1 m: 81 g
- Odolné vůči UV záření: Ano
- Požární zatížení na m [kWh]: 0,38
- Rozsah použití: -40 °C až +80 °C
- Kapacita drátu/elektrické obrazovky na 1 m (video): 52 pF
- Útlum při 200 MHz (100m & 20°C): 9,3 dB
- Útlum na 470 MHz (100m & 20°C): 14,2 dB
- Útlum na 862 MHz (100m & 20°C): 21 dB
- Útlum při 1000 MHz (100m & 20°C): 23 dB
- Útlum na 1485 MHz (100m & 20°C): 28,1 dB
- Útlum na 1750 MHz (100m & 20°C): 30,3 dB
- Útlum na 2150 MHz (100m & 20°C): 34 dB
- Útlum na 3000 MHz (100m & 20°C): 41,6 dB
- Odpor vodiče na 1 km: 23 Ω
- Štít. odpor na 1 km: 4,95 Ω
- CRP třída: Fca
EAN: 4049371194471
